تفاصيل المنتج:
شروط الدفع والشحن:
|
| مكان المنشأ: | هانغتشو الصين | مواد: | كربيد التنغستن |
|---|---|---|---|
| صلابة: | وصلت إلى أكثر من HRC90 درجة | درجة مقاومة الانحناء: | أكثر من 2300 نيوتن / مم |
| تلميع: | طحن دقيق | خشونة مكان R: | Ra0.025 |
| تطبيق: | آلة اللف الأوتوماتيكية باستخدام الحاسب الآلي | نموذج رقم: | CW0303-1508-3510 |
| صفقة: | 20 قطعة / صندوق | السعة الإنتاجية: | 50 ، 000 قطعة / شهر |
| تسليط الضوء: | فوهة روبي,فوهة كربيد التنجستن |
||

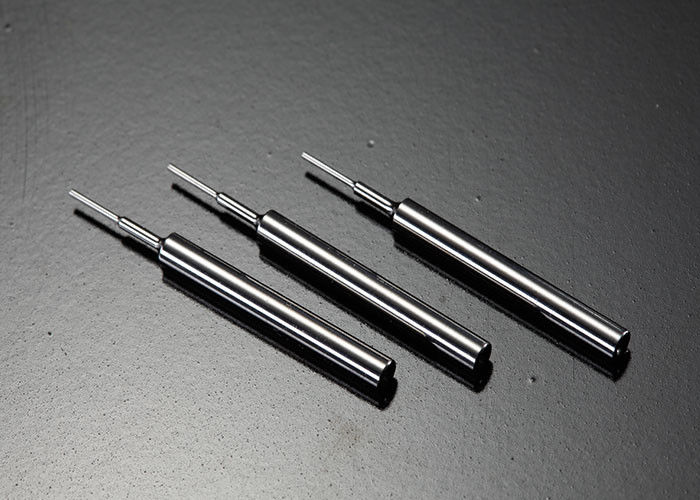

فوهة لف لفائف طحن دقيقة (إبرة توجيه سلكية) موديل CW0303-1508-3510 للأسلاك المطلية بالمينا الدقيقة
فوهات لف لفائف / أنابيب توجيه سلكية مع طحن دقيق
نحن نوفر فوهة لفائف كربيد التنجستن عالية الجودة وملف روبي
فوهة لف آلة لف لفائف Nittoku ، آلة لف اللفائف الأوتوماتيكية باستخدام الحاسب الآلي
وآلات لف لفائف العلامة التجارية الأخرى ،.
يوجد وصف وميزات حول فوهة كربيد التنجستن على النحو التالي:
يتم استخدام فوهة كربيد التنجستن في آلة لف اللفائف ، وهي مصنوعة بدقة من سوبر
سبيكة صلبة وتتمتع بالصلابة على HRA90.degree بينما درجة مقاومة الانحناء
وصلت إلى أكثر من 2300 نيوتن / مم. يتم استقبال كل من المحطتين والداخلية والمخرج المرآة
المعالجة السطحية لضمان عدم كشط الأسلاك المصقولة.صلابة عالية ومقاومة
للثني والصد والتأثير.
المزايا الرئيسية لفوهة كربيد التنجستن:
1. مقاومة التآكل العالية
يتم ضمان ذلك من خلال اختيار المواد التي تمتلكها عناصر التآكل.صلابة
القيمة: 1800 ~ 2200 فيكرز ، أو 3 مرات من الفولاذ المقوى.مادة الجسم غير القابل للصدأ
فولاذ للدعامات الهيكلية ، وليس محمل للتآكل
2. مقاومة الخدوش
القضاء على تلف فيلم عزل الأسلاك ، ومقاومة الاحتكاك المنخفضة ، وتوتر السلك المستقر.
أسطح توجيه الأسلاك عبارة عن مرآة تم تشطيبها عن طريق تجليخ الماس إلى خشونة السطح
2 4 ميكرو بوصات رع أو أفضل ، تصريح المواد.
3. الاستقامة والصلابة
يتم تحديد الاستقامة والصلابة من خلال كون مخرج السلك متحد المركز وغير مرن
فيما يتعلق بتحديد موقع الفوهة.بعبارات بسيطة ، يجب أن يخرج السلك من الفوهة
متحدة المركز حتى في حدود 0.02 مم ، مع أو بدون تحميل.هندسي
يتم عرض العرض المميز في أعلى اليسار.تركيز في حدود 0.01 مم.
4. نصف قطر دقيق للخروج
لأن نصف قطر مخرج فوهة لف الملف يتحكم في زاوية خروج السلك من واحد
ملف إلى التالي ، يجب مراقبته حتى + / - 0.025 مم.يتم ذلك عن طريق القياس الرقمي ،
يظهر في أعلى اليمين.
المواصفات والوصف:
| الجزء. | نموذج | المواصفات (مم) | |||||
| إل | L1 | د | D1 | د 1 | د 2 | ||
| 1 | W0202-2005-1505 | 15 | 5 | 2.0 | 0.5 | 0.2 | 0.2 |
| 2 | W0202-2000-3300 | 33 | * | 2.0 | * | 0.2 | 0.2 |
| 3 | W0202-3010-3015 | 30 | 15 | 3.0 | 1.0 | 0.2 | 0.2 |
| 4 | W0202-3006-3010 | 30 | 10 | 3.0 | 0.6 | 0.2 | 0.2 |
| 5 | W0202-3015-3015 | 30 | 15 | 3.0 | 1.5 | 0.2 | 0.2 |
| 6 | W0202-3007-3508 | 35 | 8 | 3.0 | 0.7 | 0.2 | 0.2 |
| 7 | W0303-3008-3012P | 30 | 12 | 3.0 | 0.8 | 0.3 | 0.3 |
| 8 | W0303-3012-3519 | 35 | 19 | 3.0 | 1.2 | 0.3 | 0.3 |
| 9 | W0303-3008-4506 | 46 | 6 | 3.0 | 0.8 | 0.3 | 0.3 |
| 10 | W0303-3020-3515 | 35 | 15 | 3.0 | 2.0 | 0.3 | 0.3 |
| 11 | W0303-0800-3500 | 35 | * | 0.8 | * | 0.3 | 0.3 |
| 12 | W0303-3018-4018 | 40 | 18 | 3.0 | 1.8 | 0.3 | 0.3 |
| 13 | W0404-3010-3009 | 30 | 9 | 3.0 | 1.0 | 0.4 | 0.4 |
| 14 | W0404-3007-4528 | 45 | 28 | 3.0 | 0.7 | 0.4 | 0.4 |
| 15 | W0505-3012-4506T | 45 | 6 | 3.0 | 1.2 | 0.5 | 0.5 |
| 16 | W0606-3012-3520 | 35 | 20 | 3.0 | 1.2 | 0.6 | 0.6 |
| 17 | W0606-3016-4010T | 40 | 10 | 3.0 | 1.6 | 0.6 | 0.6 |
| 18 | W0808-3018-3518 | 35 | 18 | 3.0 | 1.8 | 0.8 | 0.8 |
| 19 | W0808-3018-3010 | 30 | 10 | 3.0 | 1.8 | 0.8 | 0.8 |
| 20 | W1212-3022-3010 | 30 | 10 | 3.0 | 2.2 | 1.2 | 1.2 |
يمكن تخصيص جميع الأحجام وفقًا لمتطلبات العملاء
القياسات الرسم على النحو التالي يرجى تأكيد حجم فتحاتك وفقا لذلك
إلى آلة اللف ومنتجات الملف.
