نوزلات لف اللفائف - مائلة روبي

روبي هو الأصعب بين المواد المختارة

فوهة لفائف مدخل ومخرج.

يسمح هيكلها البلوري الأحادي (البلوري الأحادي) بتلميع الماس حتى تشطيب مرآة لا مثيل له مع المواد الأخرى ،

تقليل الاحتكاك وحماية السلك الموضح على اليسار هو أ

صورة مجهرية لفتحة خروج الياقوت.

مشاكل متعلقة بفوهة روبي ميبيد


يتكون جسم فوهة الياقوت عادةً من أنبوب فولاذي مقاوم للصدأ يحتفظ بالحبيبات الطولية الملازمة لجميع الأنابيب الفولاذية المسحوبة بقوة ، والتي ستشكل انتفاخًا في التجويف عند ثنيها ثم تقويمها.عند الاصطدام ، سيتم كسر طرف الياقوت أو كسره والذي قد لا يكون مرئيًا للعين المجردة ولكنه مع ذلك سيتلف السلك.لذلك ، يجب التخلص من فوهة الياقوت بعد الاصطدام.

المزايا الرئيسية لفوهة لفائف روبي مائلة:

1) مقاومة التآكل العالية
يتم ضمان ذلك من خلال اختيار المواد التي تمتلكها عناصر التآكل.قيمة الصلابة

1800 ~ 2200 فيكرز ، أو 3 مرات من الفولاذ المقوى.مادة الجسم غير القابل للصدأ

فولاذ للدعامات الهيكلية ، وليس محمل للتآكل
2) مقاومة للخدش
القضاء على تلف فيلم عزل الأسلاك ، ومقاومة الاحتكاك المنخفضة ، وتوتر السلك المستقر.ال

أسطح توجيه الأسلاك عبارة عن مرآة منتهية عن طريق اللف الماسي لخشونة السطح

2-4 ميكرو بوصة رع أو أفضل ، تصريح المواد.
3) الاستقامة والصلابة
يتم تحديد الاستقامة والصلابة من خلال كون مخرج السلك متحد المركز وغير مرن

فيما يتعلق بتحديد موقع الفوهة؟.بعبارات بسيطة ، يجب أن يخرج السلك من الفوهة

مركزة على تحديد؟حتى 0.02 مم ، مع أو بدون تحميل.هندسي

يظهر العرض المميز في أعلى اليسار.تركيز في حدود 0.01 مم.
4) نصف قطر خروج دقيق
لأن نصف قطر مخرج فوهة لف الملف يتحكم في زاوية خروج السلك من واحد

ملف إلى التالي ، يجب مراقبته حتى + / - 0.025 مم.يتم ذلك عن طريق الرقمية

القياس ، يظهر في أعلى اليمين.

المواصفات والوصف:

رسومات فوهة روبي

قائمة الحجم:

الجدول أعلاه كمرجع ، يمكن تخصيصه وفقًا لمتطلبات العملاء.

تظهر الصور:

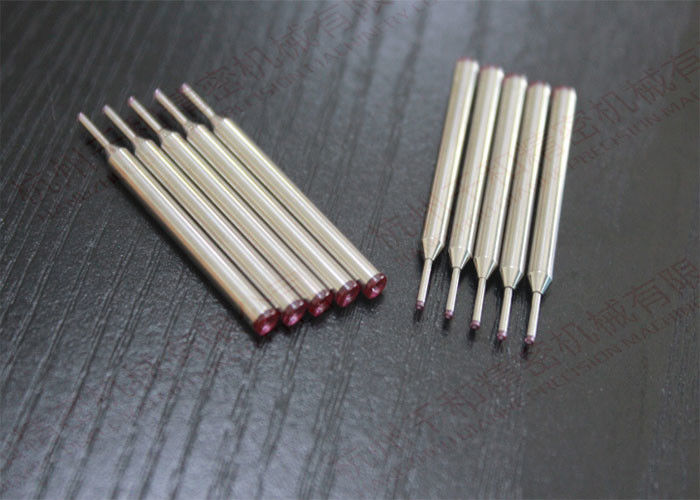

فوهة روبي

حزمة داخلية فوهة روبي
